IHF衬fu泵

更新：2020/12/15 16:40:03 点击：

品名：国产
型号： IHF

产品介绍

一、产品概述

IHF系列fu塑料泵为单级、单吸、悬臂式离心泵，泵体采用金属外壳内衬f塑料，叶轮、泵盖采用金属嵌件外包f塑料压制成型。轴封采用较先进的外装式波纹管机械密封，

方便可调，安装尺寸符合ISO2858标准。本产品结构合理，性能稳定可靠。广泛用于汽车酸洗、制酸制碱、喷漆工艺、有色金属冶炼中的电解液输送、离子膜项目中的lu水输送、废水处理、电镀等行业。
　　适用温度：-20～100℃

二、型号意义技术参数：

流量：6.3～400m3/h；
扬程：5～132m；
转速：2900、1450r/min；
功率：0.55～110KW；
进口直径：50～200mm；
工作压力：1.6Mpa。

三.衬fu塑料离心泵型号意义：

...

四.衬fu塑料离心泵结构图：

...

五.衬fu塑料离心泵性能参数：

型号	转速 r/min	流量Q		扬程 m	效率	功率 P		必耐汽蚀余量 (m)
		m3/h	L/s			轴功率	电机功率
		m3/h	L/s			（KW)
IHF32-25-125	2900	3.5	0.97	21	40	0.5	1.5	2.3
		5	1.39	20	44	0.62
		6.5	1.8	18	42	0.76
	1450	1.75	0.49	5.25	37	0.068	0.75	2.3
		2.5	0.69	5	40	0.085
		3.25	0.9	4.5	38	0.105
IHF32-25-125a	2900	3.1	0.06	17.6	38	0.7	1.1	2.3
		4.5	1.25	16	41	0.48
		5.8	1.61	14.4	40	0.57
IHF32-25-160	2900	3.5	0.97	33	34	0.93	2.2	2.3
		5	1.39	32	40	1.1
		6.5	1.8	30	42	1.26
	1450	1.75	0.49	8.25	30	0.131	0.75	2.3
		2.5	0.69	8	38	0.143
		3.25	0.9	7.5	40	0.166
IHF32-25-160A	2900	3.1	0.86	29	30	0.81	1.5	2.3
		4.5	1.25	28	35	0.97
		5.8	1.61	26	36	1.14
IHF40-32-125	2900	4.4	1.22	21	40	0.63	2.2	2.5
		6.5	1.8	20	45	0.79
		8.3	2.31	18	43	0.95
	1450	2.2	0.6	5.25	37	0.085	0.75	2.5
		3.25	0.9	5	41	0.108
		4.15	1.15	4.5	40	0.127
IHF40-32-125a	2900	3.9	1.08	17.6	38	0.49	1.5	2.5
		5.6	1.56	16	42	0.58
		7.4	2.06	14.4	40	0.72
IHF40-32-160	2900	4.4	1.22	33	34	1.16	2.2	2.5
		6.5	1.8	32	40	1.42
		8.3	2.31	30	39	1.71
	1450	2.2	0.6	8.25	33	0.14	0.75	2.5
		2.5	0.9	8	36	0.15
		3.25	1.15	7.5	37	0.18
IHF40-32-160A	2900	3.9	1.08	29	32	0.96	1.5	2.5
		5.6	1.56	28	38	1.23
		7.4	2.06	26	37	1.41
IHF50-32-125	2900	8.8	1.08	21.5	45	1.15	2.2	3.0
		12.5	1.56	20	54	1.26
		16.3	2.06	17.5	53	1.47
	1450	4.4	1.2	5.37	37	0.17	0.75	3.0
		6.25	1.74	5	46	0.18
		8.15	2.26	4.37	45	0.22
IHF50-32-125a	2900	8	2.22	17	42	0.88	1.5	3.0
		11	3.05	16	52	0.92
		14.5	4.03	14	51	1.08
IHF50-32-160	2900	8.8	2.44	33	41	1.93	4	3.0
		12.5	3.47	32	48	2.27
		16.3	4.53	30	47	2.84
	1450	4.4	1.2	8.25	31	0.31	0.75	3.0
		6.25	1.74	8	41	0.33
		8.15	2.26	7.5	42	0.39
IHF50-32-160A	2900	8.2	2.28	29	39	1.16	3	3.0
		11.7	3.25	28	47	1.88
		15.2	4.22	26	46	2.34
IHF50-32-200	2900	8.8	2.44	52	34	3.7	7.5	3.0
		12.5	3.47	50	42	4.1
		16.3	4.53	48	41	5.2
	1450	4.4	1.2	13	25	0.62	1.5	3.0
		6.25	1.74	12.5	33	0.65
		8.15	2.26	12	36	0.74
IHF50-32-200A	2900	8.2	2.28	45	31	3.24	5.5	3.0
		11.7	11.7	44	40	3.5
		15.2	15.2	42	39	4.45
IHF50-32-250	2900	8.8	8.8	82	27	7.3	11	3.0
		12.5	12.5	80	35	7.8
		16.3	16.3	76	34	10
	1450	4.4	4.4	20.5	20	1.22	2.2	3.0
		6.25	6.25	20	27	1.26
		8.15	8.15	19	30	1.4
IHF50-32-250a	2900	8.2	8.2	71	25	4.53	7.5	3.0
		11.7	11.7	70	34	6.56
		15.2	15.2	68	33	8.52
IHF65-50-125	2900	17.5	17.5	21.5	56	1.83	3	3.5
		25	25	20	64	2.13
		32	32	17.5	63	2.42
	1450	8.72	8.75	5.37	45	0.28	0.75	3.5
		12.5	12.5	5	57	0.3
		16	16	4.37	58	0.33
IHF65-50-125a	2900	15.6	15.6	17	53	1.36	2.2	3.5
		22.3	22.3	16	62	1.57
		29	29	14	61	1.79
IHF65-50-160	2900	17.5	17.5	33	50	3.15	5.5	3.5
		25	25	32	59	3.69
		32	32	27.5	57	4.2
	1450	8.75	8.75	8.25	40	0.49	1.1	3.5
		12.5	12.5	8	53	0.51
		16	16	6.87	51	0.59
IHF65-50-160A	2900	16.4	16.4	29	48	2.7	4	3.5
		23.3	23.3	28	58	3.1
		30.4	30.4	24	56	3.54
IHF65-40-200	2900	17.5	17.5	52	45	5.5	11	3.5
		25	25	50	54	6.3
		32	32	45.5	54	7.35
	1450	8.75	8.75	13	36	0.86	1.5	3.5
		12.5	12.5	12.5	46	0.93
		16	, , , 16	11.4	47	1.05
IHF65-40-200A	2900	16.4	16.4	46	43	4.3	7.5	3.5
		23.3	23.3	44	53	5
		30.4	30.4	40	52	5.2
IHF65-40-250	2900	17.5	17.5	82	39	10.1	18.5	3.5
		25	25	80	50	10.9
		32	32	76	52	12.74
	1450	8.75	8.75	20.5	32	1.52	3	3.5
		12.5	12.5	20	42	1.62
		16	16	19	44	1.88
IHF65-40-250A	2900	16.4	16.4	71	36	8.8	15	3.5
		23.3	23.3	70	48	9.3
		30.4	30.4	68	50	11.25
IHF80-65-125	2900	35	35	21.5	64	3.2	5.5	4.0
		50	50	20	69	3.95
		65	65	17	67	4.5
	1450	17.5	17.5	5.37	54	0.47	1.1	4.0
		25	25	5	64	0.53
		32.5	32.5	4.25	62	0.61
IHF80-65-125a	2900	31	31	17	62	2.3	4	4.0
		45	45	16	68	2.88
		58	58	14	67	3.3
IHF80-65-160	2900	35	35	33	60	5.24	11	4.0
		50	50	32	68	6.41
		65	65	27.5	67	7.27
IHF80-65-160	1450	17.5	4.86	8.25	50	0.78	1.5	4.0
		25	6.9	8	62	0.88
		32.5	9	6.88	61	1
IHF80-65-160A	2900	31	8.6	29	58	4.1	7.5	4.0
		45	12.5	28	67	5.12
		58	16.1	24	66	5.34
IHF80-50-200	2900	35	9.72	52	52	9.53	15	4.0
		50	13.9	50	64	10.64
		65	18.1	45.5	65	12.39
	1450	17.5	4.86	13	51	1.21	3	4.0
		25	6.9	12.5	59	1.44
		32.5	9	11.38	58	1.74
IHF80-50-200A	2900	31	8.6	46	50	7.35	11	4.0
		45	12.5	44	63	8.56
		58	16.1	40	62	10
IHF80-50-250	2900	35	9.72	82	40	19.4	30	4.0
		50	13.9	80	50	21.8
		65	18.1	72	51	25
	1450	17.5	4.86	20.5	40	2.4	4	4.0
		25	6.9	20	50	2.7
		32.5	9	18	51	3.12
IHF80-50-250A	2900	31	8.6	71.5	39	15.4	22	4.0
		45	12.5	70	50	17.6
		58	16.1	63	51	19.9
IHF100-80-125	2900	70	19.4	23	70	6.26	11	5.0
		100	27.8	20	75	7.26
		130	36.1	14	65	7.63
	1450	35	9.7	5.75	65	0.85	1.5	4.5
		50	13.9	5	70	0.97
		65	18	3.5	64	0.98
IHF100-80-125a	2900	62.6	17.4	18	68	4.5	7.5	5.0
		89	24.7	16	73	5.3
		116	32.2	11	65	5.74
IHF100-80-160	2900	70	19.4	34	68	9.53	15	5.0
		100	27.8	32	74	11.78
		130	36.1	24	65	13.03
	1450	35	9.7	8.5	60	1.35	2.2	4.5
		50	13.9	8	68	1.6
		65	18	6.5	67	1.69
IHF100-80-160A	2900	65.4	18.2	32	66	8.6	11	5.0
		93.5	26	28	73	9.3
		121	33.6	21	65	10.6
IHF100-65-200	2900	70	19.4	52	64	15.5	30	5.0
		100	27.8	50	72	18.91
		130	36.1	42	71	20.94
	1450	35	9.7	13	60	2.06	4	4.5
		50	13.9	12.5	68	2.5
		65	18	10.5	63	2.95
IHF100-65-200A	2900	65.4	18.2	46	63	13	22	5.0
		93.5	26	44	71	15.02
		121	33.6	37	70	17.4
IHF100-65-250	2900	70	19.4	87	62	26.6	45	4.0
		100	27.8	80	69	31.6
		130	36.1	68	68	35
	1450	30	8.33	21.2	58	3	5.5	4.5
		50	13.9	20	63	4.3
		60	16.7	18.5	62	4.72
IHF100-65-250A	2900	65.4	16.2	76.5	60	20.25	37	4.5
		93.5	26	70	68	26.2
		121	33.6	59	67	28

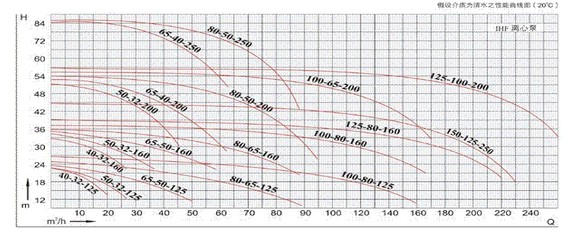

衬f塑料离心泵>性能曲线图：

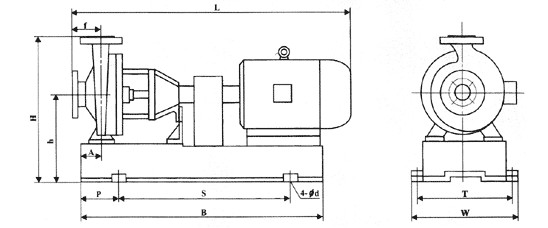

六.衬f塑料离心泵安装尺寸：
