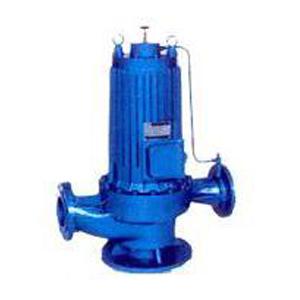

SPBG型pb式管道泵

SPBG型pb式管道泵

一、性能参数范围

...

二、主要用途
　　①SPBG型pb式管道泵普通型供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温度不超过80℃,适用于工业和城市给排水,高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。特别适用对振动、噪音要求较高的场合,如地下泵房、空调制冷系统等。
②SPBG型pb式管道泵热水型主要供输送温度不超过160℃不含固体颗粒的软水之用,适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店、浴室、锅炉热水增压循环输送及城市采暖系统循环等场合。
③SPBG型pb式管道泵防腐型供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

三、产品概述
　SPBG型pb式管道泵,吸收了gj上pb泵设计及制造的先进技术,将电机的pb技术应用于流体输送领域,为适应国内市场需求而推出的系列化新产品。
SPBG型pb式管道泵系列性能参数基本符合国际标准is02858及国家标准jb/t6878.2-93的规定。具有设计规范,通用化程度高,结构合理,性能稳定,运转低噪音,无振动等显著特点,是替代常规卧式离心泵,立式管道泵的理想产品。

四、产品特点

1、泵结构紧凑，机泵yitihua，体积小。其立式结构具有安装占地面积小，运行平稳，安装无需调整。
2、泵进出口设计成规格相同法兰，且位于同一zx线上，可象阀门一样直接安装在管路上，且zx低，便于管道布置，安装特别方便。
3、泵与电机同轴，轴向尺寸短，使泵运行更加平稳，噪音低。
4、取消传统轴封方式，避免了输送介质的外泄，因此具有完全无泄露的显著特点。
5、用滑动轴承替代常规电机滚动轴承，使泵具有运行特别平稳，振动噪音j低。
6、安装检修方便，无需拆动管路系统，只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。
7、可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式

五、SPBG型pb式管道泵性能参数表

序号	型号	流量q		扬程h	效率η	转速n	电机功率	汽蚀余量
序号	型号	(m³/h)	(l/s)	(m)	(百分比)	(r/min)	(kw)	(m)
1	SPBG40-100	6.3	1.75	12.5	54	1450	0.55	3.5
2	SPBG40-100a	5.6	1.56	10	52	1450	0.37	3.5
3	SPBG40-125	6.3	1.75	20	46	1450	1.1	3.5
4	SPBG40-125a	5.6	1.56	16	45	2900	0.75	3.5
5	SPBG40-160	6.3	1.75	32	40	2900	2.2	3.5
6	SPBG40-160a	5.9	1.64	28	39	2900	1.5	3.5
7	SPBG40-160b	5.5	1.53	24	38	2900	1.1	3.5
8	SPBG40-200	6.3	1.75	50	33	2900	4	3.5
9	SPBG40-200a	5.9	1.64	44	31	2900	3	3.5
10	SPBG40-200b	5.3	1.47	36	29	2900	2.2	3.5
11	SPBG40-250	6.3	1.75	80	28	2900	7.5	3.5
12	SPBG40-250a	5.9	1.64	70	28	2900	5.5	3.5
13	SPBG40-250b	5.5	1.53	60	27	2900	4	3.5
14	SPBG40-100(i)	12.5	3.47	12.5	62	1450	1.1	3.5
15	SPBG40-100(i)a	11	3.05	10	60	1450	0.75	3.5
16	SPBG40-125(i)	12.5	3.47	20	58	1450	1.5	3.5
17	SPBG40-125(i)a	11	3.05	16	57	1450	1.1	3.5
18	SPBG40-160(i)	12.5	3.47	32	52	2900	3	3.5
19	SPBG40-160(i)a	11.7	3.25	28	51	2900	2.2	3.5
20	SPBG40-160(i)b	10.4	2.89	22	50	2900	1.5	3.5
21	SPBG40-200(i)	12.5	3.47	50	46	2900	5.5	3.5
22	SPBG40-200(i)a	11.7	3.25	44	45	2900	4	3.5
23	SPBG40-200(i)b	10.6	2.94	36	44	2900	3	3.5
24	SPBG40-250(i)	12.5	3.47	80	38	2900	11	3.5
25	SPBG40-250(i)a	11.6	3.22	70	38	2900	7.5	3.5
26	SPBG40-250(i)b	10.8	3	60	37	2900	7.5	3.5
27	SPBG40-250(i)c	10	2.78	52	36	2900	5.5	3.5
28	SPBG50-100	12.5	3.47	12.5	62	1450	1.1	3.5
29	SPBG50-100a	11	3.05	10	60	1450	0.75	3.5
30	SPBG50-125	12.5	3.47	20	58	1450	1.5	3.5
31	SPBG50-125a	11	3.05	16	57	1450	1.1	3.5
32	SPBG50-160	12.5	3.47	32	52	2900	3	3.5
33	SPBG50-160a	11.7	3.25	28	51	2900	2.2	3.5
34	SPBG50-160b	10.4	2.89	22	50	2900	1.5	3.5
35	SPBG50-200	12.5	3.47	50	46	2900	5.5	3.5
36	PBG50-200a	11.7	3.25	44	45	2900	4	3.5
37	PBG50-200b	10.6	2.94	36	44	2900	3	3.5
38	PBG50-250	12.5	3.47	80	38	2900	11	3.5
39	SPBG50-250a	11.6	3.22	70	38	2900	7.5	3.5
40	SPBG50-250b	10.8	3	60	37	2900	7.5	3.5
41	SPBG50-250c	10	2.78	52	36	2900	5.5	3.5
42	SPBG50-100(i)	25	6.94	12.5	69	1450	1.5	3.8
43	SPBG50-100(i)a	22.3	6.19	10	67	1450	1.1	3.8
44	SPBG50-125(i)	25	6.94	20	68	1450	3	3.8
45	SPBG50-125(i)a	22.3	6.49	16	66	1450	2.2	3.8
46	SPBG50-160(i)	25	6.94	32	63	1450	4	3.8
47	SPBG50-160(i)a	23.4	6.5	28	62	1450	4	3.8
48	SPBG50-160(i)b	21.6	6	24	58	1450	3	3.8
49	SPBG50-200(i)	25	6.94	50	58	2900	7.5	3.8
50	SPBG50-200(i)a	23.5	6.53	44	57	2900	7.5	3.8
51	SPBG50-200(i)b	21.8	6.06	38	55	2900	5.5	3.8
52	SPBG50-250(i)	25	6.94	80	50	2900	15	3.8
53	SPBG50-250(i)a	23.4	6.5	70	50	2900	11	3.8
54	SPBG50-250(i)b	21.6	6	60	48	2900	11	3.8
55	PBG50-315(i)	25	6.94	125	40	2900	30	3.8
56	PBG50-315(i)a	23.7	6.58	113	40	2900	22	3.8
57	PBG50-315(i)b	22.5	6.25	101	39	2900	18.5	3.8
58	PBG50-315(i)c	20.6	5.72	85	38	2900	15	3.8
59	SPBG65-100	25	6.94	12.5	69	1450	1.2	3.8
60	SPBG65-100a	22.3	6.19	10	67	1450	1.1	3.8
61	SPBG65-125	25	6.94	20	68	1450	3	3.8
62	SPBG65-125a	22.3	6.19	16	66	1450	2.2	3.8
63	SPBG65-160	25	6.94	32	63	1450	4	3.8
64	SPBG65-160a	23.4	6.5	28	62	1450	4	3.8
65	SPBG65-160b	21.6	6	24	58	1450	3	3.8
66	SPBG65-200	25	6.94	50	58	2900	7.5	3.8
67	SPBG65-200a	23.5	6.53	44	57	2900	7.5	3.8
68	SPBG65-200b	21.8	6.06	38	55	2900	5.5	3.8
69	SPBG65-250	25	6.94	80	50	2900	15	3.8
70	SPBG65-250a	23.4	6.5	70	50	2900	11	3.8
71	SPBG65-250b	21.6	6	60	49	2900	11	3.8
72	SPBG65-315	25	6.94	125	40	2900	30	3.8
73	SPBG65-315a	23.7	6.58	113	40	2900	22	3.8
74	SPBG65-315b	22.5	6.25	101	39	2900	18.5	3.8
75	SPBG65-315c	20.6	5.72	85	38	2900	15.5	3.8
76	SPBG65-100(i)	50	13.9	12.5	73	1450	3	4.2
77	SPBG65-100(i)a	44.7	12.5	10	72	1450	2.2	4.2
78	SPBG65-125(i)	50	13.9	20	72.5	1450	5.5	4.2
79	SPBG65-125(i)a	45	12.5	16	71	1450	4	4.2
80	SPBG65-160(i)	50	13.9	32	71	1450	7.5	4.2
81	SPBG65-160(i)a	46.7	13	28	70	1450	7.5	4.2
82	SPBG65-160(i)b	43.3	12	24	69	1450	5.5	4.2
83	SPBG65-200(i)	50	13.9	50	67	2900	15	4.2
84	SPBG65-200(i)a	47	13.1	44	66	2900	11	4.2
85	SPBG65-200(i)b	43.5	12.1	38	65	2900	7.5	4.2
86	SPBG65-250(i)	50	13.9	80	59	2900	22	4.2
87	SPBG65-250(i)a	46.7	13	70	59	2900	18.5	4.2
88	SPBG65-250(i)b	43.3	12	60	58	2900	15	4.2
89	SPBG65-315(i)	50	13.9	125	54	2900	34	4.2
90	SPBG65-315(i)a	46.5	12.9	110	54	2900	30	4.2
91	SPBG65-315(i)b	44.5	12.4	100	53	2900	30	4.2
92	SPBG65-315(i)c	41	11.4	85	51	2900	22	4.2
93	SPBG80-100	50	13.9	12.5	73	1450	3	4.2
94	SPBG80-100a	44.7	12.4	10	72	1450	2.2	4.2
95	SBPG80-125	50	13.9	20	72.5	1450	5.5	4.2
96	SBPG80-125a	45	12.5	16	71	1450	4	4.2
97	SBPG80-160	50	13.9	32	71	1450	7.5	4.2
98	SBPG80-160a	46.7	13	28	70	1450	7.5	4.2
99	SBPG80-160b	43.3	12	24	69	1450	5.5	4.2
100	SBPG80-200	50	13.9	50	67	2900	15.5	4.2
101	SBPG80-200a	47	13.1	44	66	2900	11	4.2
102	SBPG80-200b	43.5	12.1	38	65	2900	7.5	4.2
103	SBPG80-250	50	13.9	80	59	2900	22	4.2
104	SBPG80-250a	46.7	13	70	59	2900	18.5	4.2
105	SBPG80-250b	43.3	12	60	58	2900	15	4.2
106	SBPG80-315	50	13.9	125	54	2900	37	4.2
107	SBPG80-315a	46.5	12.9	110	54	2900	30	4.2
108	SBPG80-315b	44.5	12.4	100	53	2900	30	4.2
109	SBPG80-315c	41	11.4	85	51	2900	22	4.2
110	SBPG80-100(i)	100	27.8	12.5	76	1450	5.5	4.2
111	SBPG80-100(i)a	89	24.7	10	74	1450	4	4.2
112	SBPG80-125(i)	100	27.8	20	76	1450	11	4.2
113	SBPG80-125(i)a	89	24.7	16	74	1450	7.5	4.2
114	SBPG80-160(i)	100	27.8	32	76	1450	15	4.2
115	SBPG80-160(i)a	93.5	26	28	74	1450	11	4.2
116	SBPG80-160(i)b	86.6	24.1	24	72	1450	11	4.2
117	SBPG80-200(i)	100	27.8	50	74	1450	22	4.2
118	SBPG80-200(i)a	93.5	26	44	73	1450	18.5	5.5
119	SBPG80-200(i)b	87	24.2	38	71	1450	15	5.5
120	SBPG100-100	100	27.8	12.5	76	1450	5.5	5.5
121	SBPG100-100a	89	24.7	10	74	1450	4	5.5
122	SBPG100-125	100	27.8	20	76	1450	11	5.5
123	SBPG100-125a	89	24.7	16	74	1450	7.5	5.5
124	SBPG100-160	100	27.8	32	76	1450	15	5.5
125	SBPG100-160a	93.5	26	28	74	1450	11	5.5
126	SBPG100-160b	86.6	24.1	24	72	1450	11	5.5
127	SBPG100-200	100	27.8	50	74	1450	22	5.5
128	SBPG100-200a	93.5	26	44	73	1450	18.5	5.5
129	SBPG100-200b	87	27.2	38	71	1450	15	5.5
130	SBPG125-100	160	44.4	12.5	82	1450	11	5.5
131	SBPG125-100a	143	39.7	10	77	1450	7.5	5.5
132	SBPG125-125	160	44.4	20	80	1450	15	5.5
133	SBPG125-25a	143	39.7	16	77	1450	11	5.5
134	SBPG125-160	160	44.4	32	78	1450	22	5.5
135	SBPG125-160a	150	41.7	28	76	1450	18.5	5.5
136	SBPG125-1160b	138	38.3	24	73	1450	15	5.5
137	SBPG125-200	160	44.4	50	77	1450	37	5.5
138	SBPG125-200a	150	41.7	44	76	1450	30	5.5
139	SBPG125-200b	138	38.3	37.5	75	1450	22	5.5
140	SBPG150-200	200	55.6	12.5	78	1450	15	5
141	SBPG150-200a	179	49.7	10	76	1450	11	5
142	SBPG150-250	200	55.6	20	79	1450	18.5	5
143	SBPG150-250a	184.4	51.2	17	78	1450	15	5
144	SBPG150-250b	167	46.4	14	76	1450	11	5
145	SBPG150-315	200	55.6	32	78	1450	30	5.5
146	SBPG150-315a	187	51.9	28	77	1450	22	5.5
147	SBPG150-315b	173	48.1	24	76	1450	18.5	5.5
148	SBPG150-400	200	55.6	50	75	1450	45	5.5
149	SBPG150-400a	187	51.9	44	74	1450	37	5.5
150	SBPG150-400b	174	48.3	38	73	1450	30	5.5
151	SBPG150-400c	160	44.4	32	71	1450	22	5.5
152	SBPG200-200	200	55.6	12.5	78	1450	15	5
153	SBPG200-200a	179	49.7	10	76	1450	11	5
154	SBPG200-250	200	55.9	20	79	1450	18.5	5
155	SBPG200-250a	184.4	51.2	17	78	1450	15	5
156	SBPG200-250b	167	46.4	14	76	1450	11.1	5
157	SBPG200-315	200	55.6	32	78	1450	30	5.5
158	SBPG200-315a	187	51.9	28	77	1450	22	5.5
159	SBPG200-315b	173	48.1	24	76	1450	18.5	5.5
160	SBPG200-400	200	55.6	50	75	1450	45	5.5
161	SBPG200-400a	187	51.9	44	74	1450	37	5.5
162	SBPG200-400b	174	48.3	38	73	1450	30	5.5
163	SBPG200-400c	160	44.4	32	71	1450	22	5.5
164	SBPG200-200(i)	400	111.1	12.5	80	1450	22	5.5
165	SBPG200-200(i)a	358	99.4	10	78	1450	18.5	5.5
166	SBPG200-250(i)	400	111.4	20	80	1450	30	5.5
167	SBPG200-250(i)a	358	99.4	16	78	1450	22	5.5
168	SBPG200-250(i)b	322	89.4	13	75	1450	18.5	5.5
169	SBPG200-315(i)	400	111.4	32	80	1450	55	5.5
170	SBPG200-315(i)a	374	103.9	28	79	1450	45	5.5
171	SBPG200-315(i)b	346	96.1	24	78	1450	37	5.5
172	SBPG200-400(i)	400	111.4	50	81	1450	75	5.5
173	SBPG200-400(i)a	374	103.9	44	80	1450	75	5.5
174	SBPG200-400(i)b	346	96.1	30	78	1450	55	5.5
175	SBPG200-400(i)c	320	88.9	32	76	1450	45	5.5
176	SBPG300-235	720	200	18	81	970	55	6
177	SBPG300-235a	657	182.5	15	79	970	45	6
178	SBPG300-235b	600	167	12.5	77	970	37	6
179	SBPG300-300	720	200	28	81	970	75	6
180	SBPG300-300a	666	185	24	80	970	75	6
181	SBPG300-300b	623	173.1	21	79	970	55	6
182	SBPG300-380	720	200	44	84	970	132	6
183	SBPG300-380a	666	185	38	80	970	110	6
184	SBPG300-380b	614	170.6	32	78	970	90	6
185	SBPG300-235(i)	1080	300	40	82	970	160	6
186	SBPG300-235(i)a	965	268.1	32	80	970	132	6

六、SPBG型pb式管道泵谱图...

七、安装尺寸表

序号	型号	外形尺寸				安装尺寸			安装尺寸
序号	型号	l	b	h	c1×b1	a	c2×b2	4-d1	d	d1	n-d
1	SBPG40-100	340	270	455	110×160	85	70×120	4月14日	150	110	4月18日
2	SBPG40-125	340	270	455	110×160	85	70×120	4月14日	150	110	4月18日
3	SBPG40-160	360	280	460	140×200	85	100×160	4月14日	150	110	4月18日
4	SBPG40-200	360	330	560	140×200	85	100×160	4月14日	150	110	4月18日
5	SBPG40-250	420	405	630	140×200	90	100×160	4月14日	150	110	4月18日
6	SBPG50-100	360	270	500	120×170	100	80×130	4月18日	165	125	4月18日
7	SBPG50-125	360	270	500	140×200	100	100×160	4月18日	165	125	4月18日
8	SBPG50-160	380	300	550	140×200	100	100×160	4月18日	165	125	4月18日
9	SBPG50-200	420	380	635	160×220	105	120×180	4月18日	165	125	4月18日
10	SBPG50-250	440	450	780	160×200	105	120×180	4月18日	165	125	4月18日
11	SBPG65-100	360	305	750	140×200	115	100×160	4月18日	185	145	4月18日
12	SBPG65-125	380	330	600	140×200	115	100×160	4月18日	185	145	4月18日
13	SBPG65-160	400	340	600	160×220	115	120×180	4月18日	185	145	4月18日
14	SBPG65-200	440	350	635	160×220	120	120×180	4月18日	185	145	4月18日
15	SBPG65-250	480	534	785	160×220	120	120×180	4月18日	185	145	4月18日
16	SBPG65-315	560	435	780	160×220	125	120×180	4月18日	185	145	4月18日
17	SBPG80-100	400	320	720	160×220	125	120×180	4月18日	200	160	8月18日
18	SBPG80-125	400	380	760	160×220	125	120×180	4月18日	200	160	8月18日
19	SBPG80-160	440	420	790	160×220	125	120×180	4月18日	200	160	8月18日
20	SBPG80-200	480	460	820	160×220	125	120×180	4月18日	200	160	8月18日
21	SBPG80-250	520	480	870	200×260	125	160×220	4月18日	200	160	8月18日
22	SBPG80-315	600	530	1000	200×260	130	160×220	4月18日	200	160	8月18日
23	SBPG100-100	480	430	720	200×260	145	160×220	4月18日	220	180	8月18日
24	SBPG100-125	480	430	820	200×260	145	160×220	4月18日	220	180	8月18日
25	SBPG100-160	560	430	850	200×260	150	210×260	4月18日	220	180	8月18日
26	SBPG100-200	560	460	890	250×300	145	210×260	4月18日	220	180	8月18日
27	SBPG100-250	550	520	1015	160×220	155	120×180	4月18日	220	180	8月18日
28	SBPG125-100	520	430	820	200×260	145	160×220	4月18日	250	210	8月18日
29	SBPG125-125	580	460	890	200×260	145	160×220	4月18日	250	210	8月18日
30	SBPG125-160	580	460	890	200×260	145	160×220	4月18日	250	210	8月18日
31	SBPG125-200	600	480	930	200×260	145	160×220	4月18日	250	210	8月18日
32	SBPG150-200	700	435	930	250×300	190	210×260	4月22日	285	240	8月22日
33	SBPG150-250	720	475	960	250×300	190	210×260	4月22日	285	240	8月22日
34	SBPG150-315	760	530	1075	250×300	195	210×260	4月22日	285	240	8月22日
35	SBPG150-400	800	590	1120	250×300	210	210×260	4月22日	285	240	8月22日
36	SBPG200-200	720	450	950	250×300	225	210×260	4月22日	340	295	12月22日
37	SBPG200-250	720	500	980	250×300	225	210×260	4月22日	340	295	12月22日
38	SBPG200-315	760	550	1100	250×300	225	210×260	4月22日	340	295	12月22日
39	SBPG200-400	800	620	1250	250×300	230	210×260	4月22日	340	295	12月22日
40	SBPG200-200(i)	840	530	1050	300×370	240	250×320	4月22日	340	295	12月22日
41	SBPG200-250(i)	840	550	1180	300×370	225	250×320	4月22日	340	295	12月22日
42	SBPG200-315(i)	880	650	1280	300×370	225	250×320	4月22日	340	295	12月22日
43	SBPG200-400(i)	1000	700	1350	350×400	235	300×350	4月22日	340	295	12月22日
44	SBPG250-250	1000	540	1250	350×400	310	250×320	4月22日	405	355	12月26日
45	SBPG250-315	1100	650	1430	350×400	310	300×350	4月22日	405	355	12月26日
46	SBPG250-400	1200	730	1650	400×500	310	300×350	4月22日	405	355	12月26日
47	SBPG300-235	1300	710	1520	400×500	370	350×450	4月22日	460	410	12月26日
48	SBPG300-300	1400	900	1750	400×500	360	350×450	4月26日	460	410	12月26日
49	SBPG300-380	1500	950	1850	480×580	360	400×500	4月26日	460	410	12月26日
50	SBPG300-315	1200	780	1620	400×500	350	350×450	4月26日	460	410	12月26日
51	SBPG300-400	1300	850	1750	480×500	350	400×500	4月26日	460	410	12月26日

更多产品
