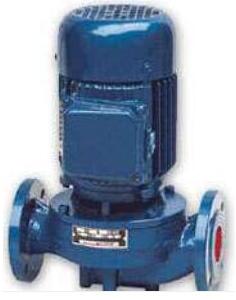

SG型管道泵

一、性能参数范围...

二、型号及意义

...

三、工作条件
进口管水压不大于3公斤/立方厘米，不小于0.2公斤/立方厘米，水质为清水，不应有纤维或固体颗粒，

对热水应为软水；介
质温度：不低于0℃；周围环境温度不过±45℃；电源电压380v，部分为220v。

四、主要用途
　　 1. SG系列普通管道泵适用于高层建筑增压送水、园林喷灌、lq塔上水、远距离输水、空调、制冷冲洗、
       浴室等冷暖水循环加压。使用温度80℃以下。
　　 2. SGR系列热水管道泵适用于采暖、锅炉等行业的高温热水增压循环。使用温度150℃以下。
　　 3. SGP系列耐腐管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使用温度100℃以下。
　　 4. SGB系列防爆管道泵适用于输送无腐蚀性液体，有甲烷或煤矿井下固定设备Ⅰ类及工厂Ⅱa、Ⅱb级，温度组别为
       t1、t2、t3、t4组存在bz性混合物的其它工业场所。使用温度80℃以下。
　　 5. SGPG系列耐腐防爆管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体，有甲烷或煤矿井下固定
     设备Ⅰ类及工厂Ⅱa、Ⅱb级，温度组别为t1、t2、t3、t4组存在bz性混合物的其它工业场所。使用温度150℃以下。
五、产品概述
　　 该系列管道泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。
  由于采用先进机械密封，电机主轴直接安装叶轮，故yx率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点，
并可根据扬程与流量需要并串联使用。
六、SG管道泵性能参数表

产品型号	口径	流量	扬程	电机功率	电压	转速
	(mm)	(m3/h)	(m)	(Kw)	(V)	(r/min)
	15	0.6	5	0.04	220	2800
15SG0.6-5
	15	1.8	10	0.12	220	2800
15SG1.8-10
	20	2	8	0.12	220	2800
20SG2-8
	20	3	14	0.25	220	2800
20SG3-14
	20	3	30	0.75	220	2800
20SG3-30
	25	2.5	15	0.25	220	2800
25SG2.5-15
	25	4	20	0.75	220	2800
25SG4-20
	25	3	30	0.75	220	2800
25SG3-30
	32	5	20	0.75	220	2800
32SG5-20
	40	5	8	0.25	220	2800
40SG5-8
	40	6	20	0.75	220	2800
40SG6-20
	50	10	7.5	0.75	220	2800
50SG10-7.5
	50	10	15	0.75	220	2800
50SG10-15
	25	4	20	0.75	380	2800
25SG4-20
	25	3	30	0.75	380	2800
25SG3-30
	25	6.5	30	1.5	380	2800
25SG6.5-30
	25	10	50	4	380	2800
25SG10-50
	32	5	20	0.75	380	2800
32SG5-20
	32	8	30	1.5	380	2800
32SG8-30
	32	15	40	4	380	2800
32SG15-40
	32	12	50	4	380	2800
32SG12-50
	32	14	80	7.5	380	2800
32SG14-80
	40	6	20	0.75	380	2800
40SG6-20
	40	9	30	1.5	380	2800
40SG9-30
	40	18	40	4	380	2800
40SG18-40
	40	15	50	4	380	2800
40SG15-50
	40	18	65	7.5	380	2800
40SG18-65
	40	15	80	7.5	380	2800
40SG15-80
	50	10	7.5	0.75	380	2800
50SG10-7.5
	50	10	15	0.75	380	2800
50SG10-15
	50	12	25	1.5	380	2800
50SG12-25
	50	15	30	2.2	380	2800
50SG15-30
	50	18	40	4	380	2800
50SG18-40
	50	16	50	4	380	2800
50SG16-50
	50	20	65	7.5	380	2800
50SG20-65
	50	25	80	15	380	2800
50SG25-80
	50	30	100	22	380	2800
50SG30-100
	65	30	15	2.2	380	2800
65SG30-15
	65	30	27	4	380	2800
65SG30-27
	65	40	40	7.5	380	2800
65SG40-40
	65	30	50	7.5	380	2800
65SG30-50
	65	50	65	15	380	2800
65SG50-65
	65	40	80	18.5	380	2800
65SG40-80
	64	45	100	22	380	2800
65SG45-100
	80	35	20	4	380	2800
80SG35-20
	80	50	30	7.5	380	2800
80SG50-30
	80	70	40	15	380	2800
80SG70-40
	80	60	50	15	380	2800
80SG60-50
	80	80	65	22	380	2800
80SG80-65
	80	70	80	22	380	2800
80SG70-80
	80	55	100	30	380	2800
80SG55-100
	100	40	18	4	380	2800
100SG40-18
	100	50	30	7.5	380	2800
100SG50-30
	100	70	40	15	380	2800
100SG70-40
	100	60	50	15	380	2800
100SG60-50
	100	80	65	22	380	2800
100SG80-65
	100	75	78	22	380	2800
100SG75-78
	100	100	60	30	380	2800
100SG100-60
	100	55	100	30	380	2800
100SG55-100
	125	80	18	7.5	380	1450
125SG80-18
	150	100	15	7.5	380	1450
150SG100-15
	150	140	26	18.5	380	1450
150SG140-26
	150	160	40	30	380	2800
150SG160-40
	150	200	50	37	380	2800
150SG200-50
	150	220	65	55.5	380	2800
150SG220-65
	150	170	180	55.5	380	2800
150SG170-180
	200	200	20	18.5	380	1450
200SG200-20
	200	200	35	30	380	2800
200SG200-35
	200	200	44	37	380	2800
200SG200-44
	200	240	60	55.5	380	2800
200SG240-60
	200	200	75	55.5	380	2800
200SG200-75
	250	380	22	37	380	1450
250SG380-22
	250	500	30	55	380	1450
250SG500-30
	250	500	30	37	380	1450
300SG400-20
	300	500	30	55	380	1450
300SG500-30
	350	800	20	55	380	1450
350SG800-20
	400	1000	18	55	380	1450
400SG1000-18
	500	1200	15	55	380	1450
500SG1200-15
	500	800	20	55	380	1450
500SG800-20

七、外形图

八、结　构 　　 如图所示：该泵主要由电机和泵两部分组成。电机为派生立式电机：泵由泵体、叶轮、机械密封等零件组成。 其连接过程为：电机①的加长轴上连装机械密封④、叶轮③、并用垫圈⑤和螺母⑥紧固；泵体②和电机盖之间加一 “o”型密封圈，然后用螺栓将两者联接牢固；泵与电机之间用密封挡水圈隔开，以防水外漏时，能保护电机运行。
