ZW（P）型无堵塞自吸排污泵

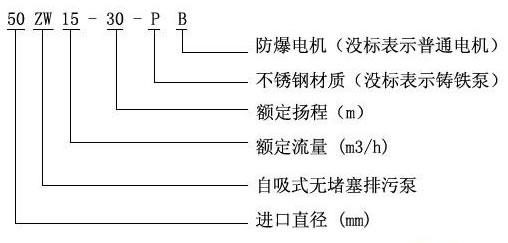

一、型号及意义

二、适用范围：
适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。

1.环境温度≦50℃，介质温度≦80℃特殊要求可达200.℃

2.介质PH值铸铁材质为6-9，不锈钢为2-13.

3.介质重度不超过1240千克/m3

4.自吸高度不能超过规定值4.5-5.5米，吸入管长度为≦10米。

5.通过能力悬浮颗粒直径为泵口径的60，纤维长度为泵口径的5倍。

三、产品优点：
1、排污能力良：叶轮防堵设计，确保了泵gx且无堵塞。
2、gx节能：采用优良水力模型，效率比一般自吸泵高3～5
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间短。

四、技术参数：

流量：5-800m3/h；
扬程：12-60m；
电机功率：2.2-55KW；
转速：1450-2900r/min；
口径：φ25-φ300；
介质温度：≤100℃；
自吸高度：4.5-6.0m。

五、性能参数表

型号	口径(mm)		流量(m3/h)	扬程(m)	功率	转速	自吸时间	效率	汽蚀余量	扬程(m)	重量
型号	进口	出口	流量(m3/h)	扬程(m)	(kw)	(r/min)	(min/5m)		(m)	使用范围	(kg)
25ZW8-15	25	25	8	15	1.5	2900	3	45	2	10月15日	100
25ZW8-30	25	25	8	30	3	2900	3	45	2	24-30	120
32ZW5-20	32	32	5	20	2.2	2900	3	45	2.5	15-20	100
32ZW10-20	32	32	10	20	2.2	2900	3	45	2.5	15-20	100
32ZW9-30	32	32	9	30	3	2900	3	48	2.5	24-30	120
40ZW10-20	40	40	10	30	2.2	2900	3	45	2.5	15-20	100
40ZW20-15	40	40	20	15	2.2	2900	3	45	2.5	10月18日	100
40ZW15-30	40	40	15	30	3	2900	3	48	2.5	24-30	120
50ZW10-20	50	50	10	20	2.2	2900	3	45	2.5	15-20	100
50ZW20-12	50	50	20	12	2.2	2900	3	45	2.5	10月18日	100
50ZW18-20	50	50	18	20	3	2900	3	45	2.5	18-22	120
50ZW15-30	50	50	15	30	3	2900	3	48	2.5	24-30	120
50ZW20-35	50	50	20	35	5.5	2900	3	48	2.5	25-35	150
50ZW25-30	50	50	25	30	5.5	2900	3	48	2.5	25-30	150
50ZW20-40	50	50	20	40	7.5	2900	3	48	2.5	32-40	200
50ZW20-50	50	50	20	50	11	2900	3	48	2.5	40-50	250
65ZW30-18	65	65	30	18	4	2900	3	45	2.5	13-18	160
65ZW30-18	65	65	30	18	4	1450	3	45	2.5	13-18	200
65ZW25-30	65	65	25	30	5.5	2900	3	50	3	25-30	200
65ZW25-40	65	65	25	40	7.5	2900	3	50	3	32-40	200
65ZW40-25	65	65	40	25	7.5	2900	3	50	3	20-25	200
65ZW50-30	65	65	50	30	7.5	2900	3	50	3	25-30	200
65ZW65-25	65	65	65	25	7.5	2900	3	52	3	20-25	200
65ZW25-50	65	65	25	50	11	2900	3	53	3	40-50	280
80ZW40-16	80	65	40	16	4	2900	3	50	3	13-18	180
80ZW40-16	80	65	40	16	4	1450	3	50	3	13-18	200
80ZW50-20	80	65	50	20	5.5	1450	3	50	3	13-20	240
80ZW40-25	80	65	40	25	7.5	2900	2	50	3	20-25	200
80ZW25-40	80	65	25	40	7.5	2900	2	50	3	32-40	200
80ZW65-25	80	65	65	25	7.5	2900	2	52	3	20-25	240
80ZW80-20	80	65	80	20	7.5	1450	3	52	3	10月20日	240
80ZW80-35	80	65	80	35	15	2900	3	45	3	30-35	285
80ZW40-50	80	65	40	50	18.5	2900	2	50	3	40-50	293
80ZW50-60	80	65	50	60	22	2900	3	55	3	48-60	326
100ZW100-15	100	80	100	15	7.5	1450	3	50	4	10月15日	300
100ZW80-20	100	80	80	20	7.5	1450	3	53	4	10月20日	300
100ZW100-20	100	80	100	20	11	1450	3	53	4	12月20日	340
100ZW100-30	100	80	100	30	22	2900	2	53	4	25-30	510
100ZW80-45	100	80	80	45	30	2900	2	55	4	35-45	560
100ZW80-60	100	80	80	60	45	2900	2	53	4	50-60	585
125ZW120-20	125	125	120	20	15	1450	2	55	4	8月15日	500
150ZW180-14	150	125	180	14	15	1450	3.5	60	5	8月14日	500
150ZW150-20	150	125	150	20	15	1450	3.5	60	5	8月15日	500
150ZW200-15	150	125	200	15	18.5	1450	3.5	60	5	8月15日	550
150ZW200-20	150	125	200	20	22	1450	3	60	5	10月20日	570
150ZW180-20	150	125	180	20	22	1450	3	60	5	10月20日	570
150ZW160-30	150	125	160	30	30	1450	3	65	5	20-30	680
150ZW180-30	150	125	180	30	37	1450	3	65	5	20-30	700
150ZW180-38	150	125	180	38	55	1450	3.5	45	5	30-38	800
150ZW150-45	150	125	150	45	55	1450	3.5	45	5	35-45	800
200ZW280-14	200	150	280	14	22	1450	3	65	5	8月14日	820
200ZW280-20	200	150	280	20	37	1450	3	62	5	10月20日	910
200ZW300-20	200	150	300	20	45	1450	3	59	5	15-25	948
200ZW280-28	200	150	280	28	55	1450	3	55	4.8	18-28	1090
250ZW420-20	250	200	420	20	55	1450	2.5	61	6	12月20日	1150
300ZW800-14	300	250	800	14	55	1450	2.5	65	6	8月14日	1400

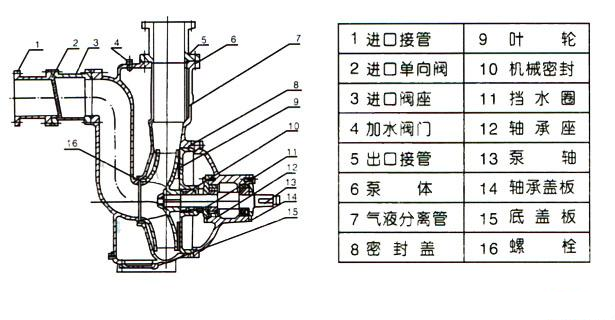

六、结构图
